    Để hiểu được nguyên lý hoạt động của máy CNC bạn cần phải hiểu được cấu tạo của máy. Để hiểu một cách cặn kẽ thì tương đối mất thời gian, vì vậy bạn phải chia nhỏ ra để nắm, thứ nhất là cấu tạo tổng quan của máy CNC nó gồm những bộ phận lớn nào, và liên kết với nhau ra sao.
    Máy CNC sẽ gồm các thành phần chính như:

    • Bộ phận điều khiển
    • Các động cơ cho từng trục
    • Bàn máy
    • Dao cụ, đầu dao
    • Hệ thống làm mát
    • Hệ thống thủy lực nếu là máy đời cũ.

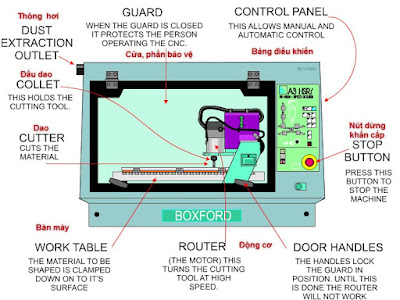

    Cấu tạo cơ bản của một máy CNC như bên dưới, ở đây là máy phay CNC 3 trục.

    [​IMG]

    Và cấu tạo chi tiết của máy CNC sẽ tương đối nhiều. Gồm các thành phần cấu thành như:

    • Khung máy, hệ thống che chắn bảo vệ
    • Hệ thống bàn máy, mâm cặp, gá đặt.
    • Hệ thống mâm dao, thay dao tự động
    • Đầu gắn dao, các loại dao
    • Hệ thống làm mát bằng nước hoặc bằng khí, gá kẹp bằng khí.
    • Hệ thống điều khiển, kết nối với máy tính.
    Xem thông tin cấu tạo chi tiết bên dưới.

    [​IMG]

    Bạn xem thật kỹ để khi giải thích nguyên lý hoạt động của máy sẽ không khó hiểu.

    Và cuối cùng là video của một máy CNC ảo, bạn có thể thấy toàn bộ kết cấu máy và cách làm việc của máy một cách trực quan nhất.



    PS: Ủng hộ diễn đàn bằng cách click quảng cáo hoặc đăng ký mua bitcoin - xin cảm ơn!
    Last edited by a moderator: Thg 8 28, 2017
  2. Đang tải...
  3. Pussy

    Pussy New Member

    Tham gia ngày:
    Thg 3 21, 2016
    Bài viết:
    549
    Nếu bạn cảm thấy hay, hãy chia sẻ để ủng hộ tác giả, xin cám ơn
    Tìm hiểu về cấu tạo và nguyên lý hoạt động của một máy CNC

    [​IMG]

    Hình ảnh minh họa : bên trong 1 chiếc máy CNC

    Để hiểu rõ về cách một máy CNC vận hành chúng ta cần biết về các bộ phận cơ bản của một máy CNC. Hiện nay có rất nhiều loại máy CNC sản xuất từ nhiều quốc gia khác nhau với những chuẩn chế tạo khác nhau trên khắp thế giới , những nước đi đầu như Mỹ - Đức - Nhật luôn cố gắng áp dụng càng nhiều công nghệ mới vào chiếc máy CNC của họ càng tốt dẫn đến một chiếc máy hiện nay có thể có rất nhiều những bộ phần khác nhau nhưng nhìn chung chúng đều phải có những bộ phân cơ bản sau:

    Cấu tạo của một máy CNC bao gồm:

    [​IMG]

    + Bộ phận điều khiển

    + Các động cơ cho từng trục

    + Hệ thống xử lý dữ liệu

    + Bàn máy và hệ thống gá kẹp

    + Dao và đầu gắn dao ( collet )

    + Hệ thống làm mát

    + Hệ thống thủy lực ( nếu có )

    + Phần khung bảo vệ bên ngoài

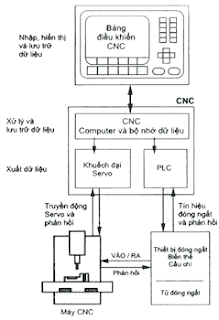

    Dưới đây là mô hình của nguyên lý hoạt động của một máy CNC:

    [​IMG]

    Video hướng dẫn build một máy CNC đơn giản với chi phí thấp:


    PS: Ủng hộ diễn đàn bằng cách click quảng cáo hoặc đăng ký mua bitcoin - xin cảm ơn!
